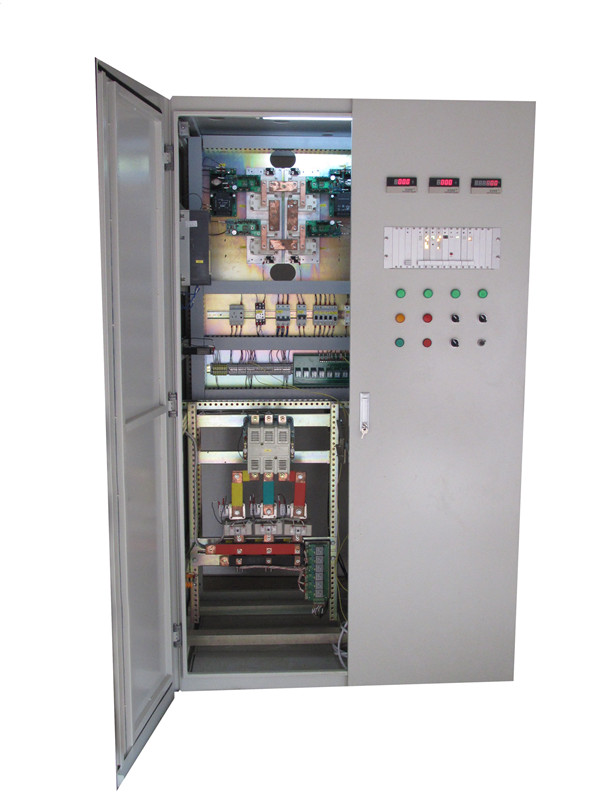

名稱：160KW數字型IGBT感應加熱電源
型號：KMPI160/380D30P
加熱對象：軸類加熱
加熱性質：表面淬火
輸出功率：160KW
輸出頻率：4～30KHz
工作制：連續運行
高頻輸出電壓：Uh=600V
高頻輸出電流：Ih=280A
直流額定電壓：Ud=500V
直流額定電流：Id=320A
工作頻率范圍：1~100kHz
電源轉換效率：≥95
電源工作制：額定功率下滿功率連續運行。

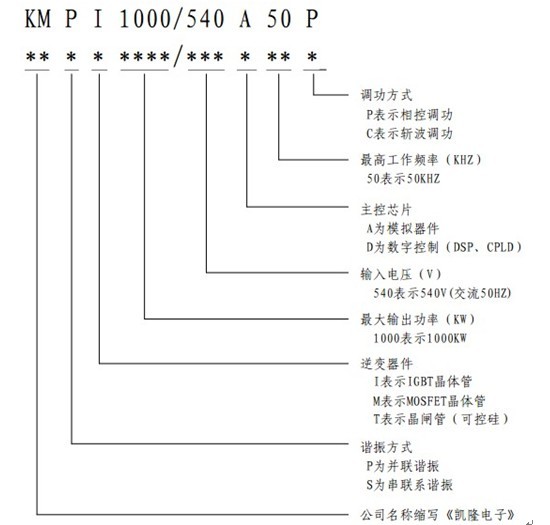

感應加熱命名方法
感應加熱電源的選擇
在表面淬火、透熱、熔煉、焊接等應用領域中，對感應加熱電源提出的要求、選擇方法和原則
差別比較大。同時簡單介紹表面淬火中感應加熱電源的電流頻率和加熱功率的選擇。
1、 電流頻率的選擇
電流頻率選擇的基本原則是采用透入式加熱，即要求電流透入深度d大于工件硬化層深度D ，
反之為傳導式加熱。一般情況下d和 D 的關系滿足，
最佳頻率為f=60000/Ds2
表1 -1 鋼在8 00℃時各種頻率下的電流透入深度
|
頻段
|
高頻
|
超音頻
|
中頻
|
低頻
|
|
頻率/KH z
|
200
|
100
|
50
|
25
|
8
|
4
|
1
|
0.5
|
0.05
|
|
d/mm
|
1.1
|
1.6
|
2.3
|
2.9
|
5.6
|
7.9
|
15.8
|
22.6
|
74
|
2、加熱功率的選擇
感應加熱電源的功率取決于功率密度KW/cm2 即一次加熱的工件表面積cm2。根據功率密度計
算所需設備容量，考慮到變壓器和感應器的效率應留有1.5~ 2倍的余量。在生產實踐中，通常
根據生產實踐數據，選擇工件所需電流頻率與功率。
表2 -1 軸類零件表面淬火的比功率
|
頻率/KH z
|
硬化層深/mm
|
比功率/（KW/cm2）
|
|
低值
|
最佳值
|
高值
|
|
500
|
0.4-1.1
|
1.1
|
1.6
|
1.9
|
|
1.1-2.3
|
0.5
|
0.8
|
1.2
|
|
10
|
1.5-2.3
|
1.2
|
1.6
|
2.5
|
|
2.3-3.0
|
0.8
|
1.6
|
2.3
|
|
3.0-4.0
|
0.8
|
1.6
|
2.1
|
|
3
|
2.3-3.0
|
1.6
|
2.3
|
2.6
|
|
3.0-4.0
|
0.8
|
1.6
|
2.1
|
|
4.0-5.0
|
0.8
|
1.6
|
2.1
|
|
1
|
5.0-7.0
|
0.8
|
1.6
|
1.9
|
|
7.0-9.0
|
0.8
|
1.6
|
1.9
|
桂林凱隆IGBT感應加熱電源，感應加熱電源功率的選擇
|
